Дефектнотоковата защита
Въведение.

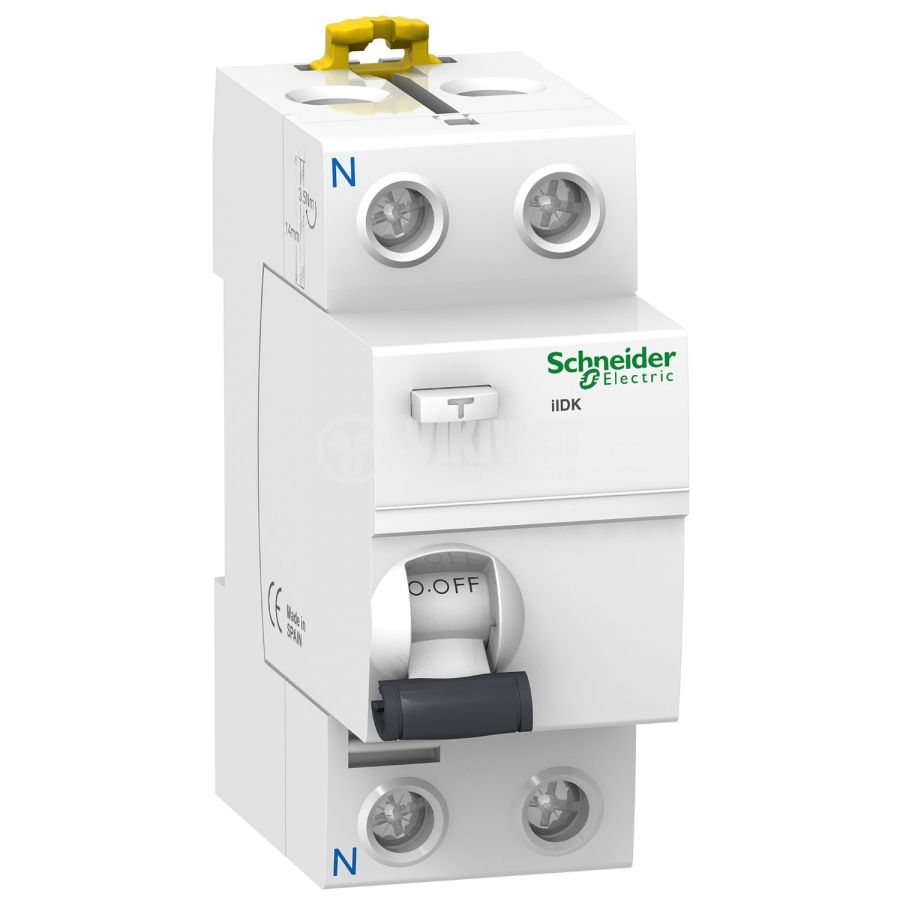

Дефектнотоковата защита, диференциалнотоковата защита (ДТЗ) или прекъсвач за остатъчен ток (на английски: residual current device, RCD) е електрически апарат, който се поставя в електрическите табла на апартаментите и сградите.
Преди да навлезем по-дълбоко в тематиката обаче желаем да направим важното уточнение, че целта на текста е единствено и само информативна. За инструкции стъпка по стъпка, конкретен съвет или практическа консултация задължително се обърнете към специалист електротехник, защото въпреки универсалното устройство и принципи на работа, отделните модели си имат своите специфики, с които трябва да се съобразим, за да си гарантираме комфорт и безопасност.
Тук е момента да направим връзка с обикновената токова защита, тя се задейства от голям ток (10А, 25А, и др.). Целта на тази защита е да предпази електрическата инсталация от прегряване, изгаряне и запалване, за информация ще спомена, че само 30mA ток могат да доведат до спиране на дихателната дейност , а 100mA - спиране на сърдечната дейност.
За разлика от обикновената токова защита, дефектнотоковата задейства при минимални токове, под 30mA, което предпазва потребителите на мрежата, Хората.
Обикновената токова защита измерва тока през електрическата верига (включва се последователно на веригата веднага след фазата). За разлика от нея, дефектнотоковата измерва тока който влиза и тока който излиза от електрическата верига. Двата тока са противоположни и сумата им трябва да е 0A. Разбира се това е идеалния случай. Обикновено винаги има някакъв ток на утречка. Тока на утечка представлява тока които протича през изолацията към сградата и земята. Той обикновено е малък, под 30mA. Ако на дадени места изолацията се повреди или Човек докосне оголен кабел, през него протича ток, който надвишава допустимия ток на предпазителя и той изключва.
Този механизъм прекъсва електрическата верига без да предизвика каквито и да е поражения за потребителя на електрическата мрежа. Разбира се двата вида защити имат различно предназначение, затова трябва да се използват и двете защити или комбинирано устройство.
Основни принципи на работа, предназначение и условия за правилното функциониране.
Дефектнотоковата защита представлява токов трансформатор, чиито първични намотки са фазовите проводници L1, L2,L3 и нулевият проводник N на веригата, която трябва да се защитава. Посоката на навиване на тези намотки е такава, че магнитните потоци, създавани от токовете във фазовия (фазовите) проводник (проводници) и в неутралата взаимно си противодействат и не се индуцира напрежение в оперативната намотка.
Появата на ток на утечка (това е токът, който протича между фазовия проводник и „земя“ при отсъствие на дефект в изолацията) нарушава това равновесие и в оперативната намотка се индуцира ток, пропорционален на утечния. Ако утечният ток надвиши 30 mA, индуцираният магнитен поток задейства релето на ДТЗ.
ДТЗ не реагира при допир на фазовия проводник с нулевия. Токовете в двата проводника остават еднакви, макар и много големи – това е късо съединение. Затова задължително на токовия кръг, на който е свързана ДТЗ, трябва да има предпазител.
Всички ДТЗ имат тестов бутон, с който периодично може да се проверява изправността на устройството.

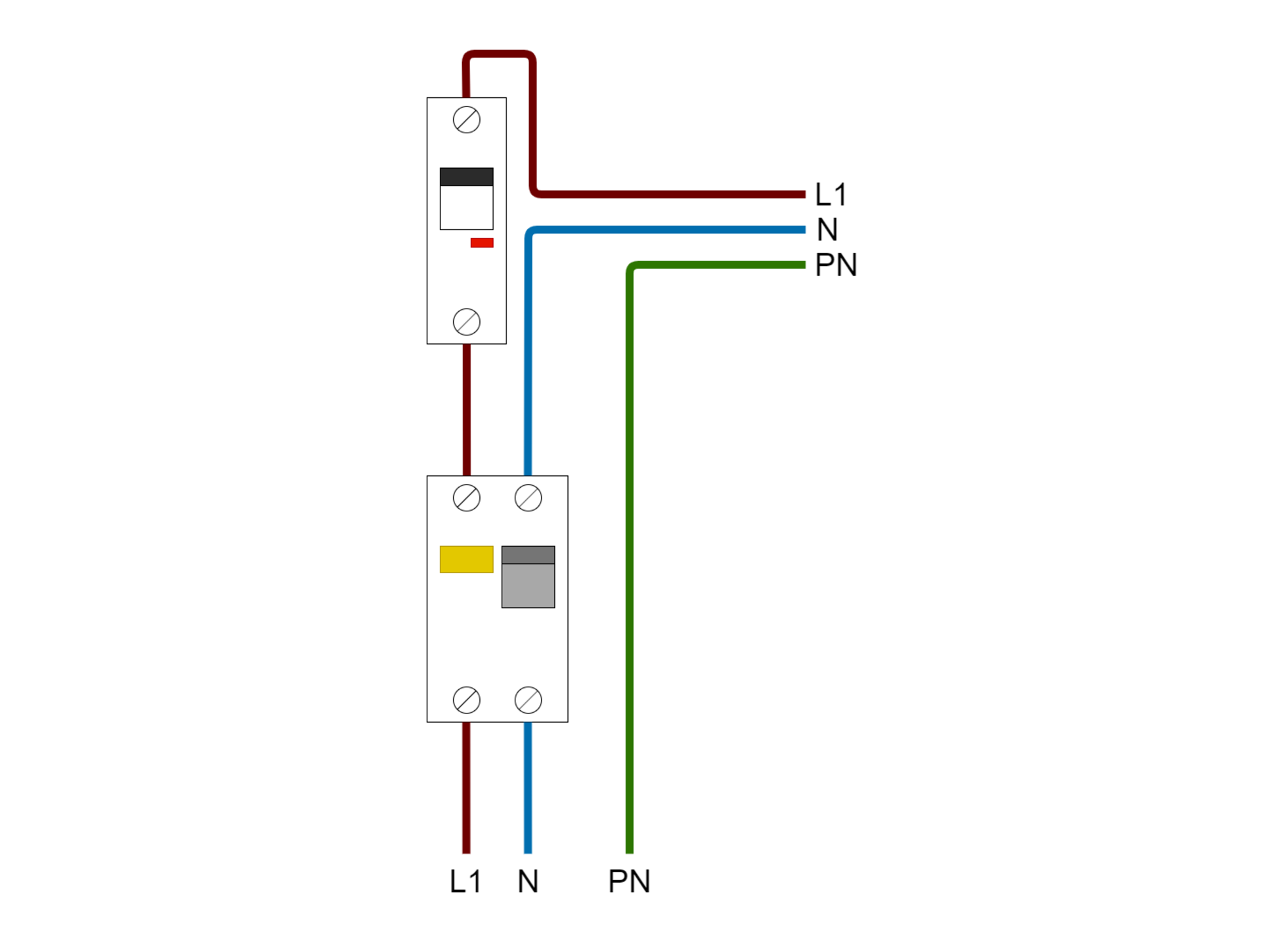

Важно е да се добави, че за правилното функциониране на мрежата трябва да се използва три проводно окабеляване за еднофазни системи и пет проводно окабеляване за трифазни системи. Също така заземителния проводник не трябва да се връзва никъде след ДТЗ с фазови или нулеви проводници.
Дефектнотоковата защита следва да не се използва като единичен елемент между източника на захранване и консуматора, защото тя реално не предпазва от възникването на късо съединение, а само контролира последиците върху хората. За предпазване на електрическото оборудване и елементите по самата верига се използват автоматични прекъсвачи. В практиката съществуват и комбинирани устройства, съчетаващи тези две функции.
В допълнение, техническите параметри на уреда като чувствителност, номинален ток, изключвателна способност трябва да са съобразени със спецификите на инсталацията, в която ще се монтира.
